安川SGD7S伺服驅動器報警410維修案例

發布者：zyp 來源：蘇州吉海機電設備有限公司發布時間：2022-7-27

安川伺服驅動器報410是怎么回事？

1，可以測量電源電壓是否正常；將AC/DC電源電壓調節到產品的規格范圍內，

2，需要確認電源電壓和運行中的速度、轉矩，

3，確認運行條件和再生電阻值，考慮運行條件和負載，

4，確認轉動慣量比或是質量比在容許范圍以內，安川伺服報警a81，延長減速時間或減小負載。

如果在不接通主回路電源的狀態下，再次接通伺服單元的控制電源。仍然發生警報時，有可能是伺服驅動器本身故障，需要維修驅動器或更換驅動器。

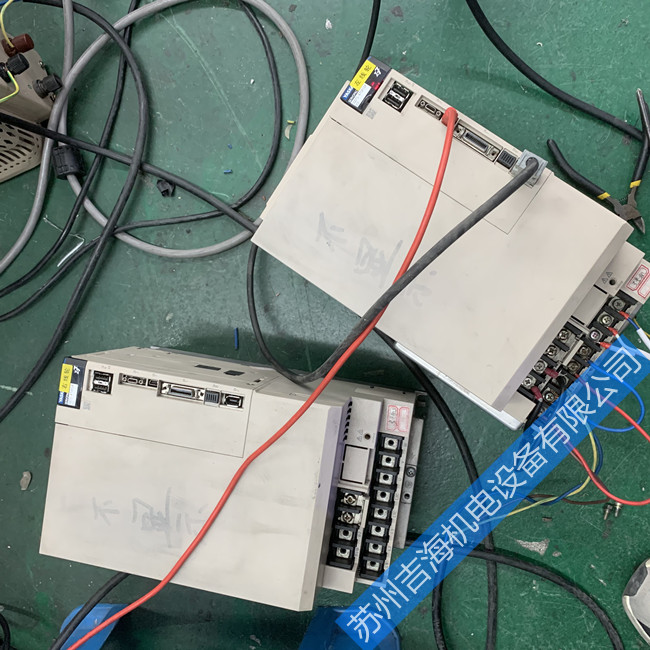

一上電就410報警的情況，廠家檢查是驅動器內部功率模塊和啟動電阻燒損。現場共8路控制，7路沒問題，有1路故障。

外部電路經過排查沒有問題，驅動器維修后，放在其他路沒問題，放在原來故障的一路再次出現相同故障。

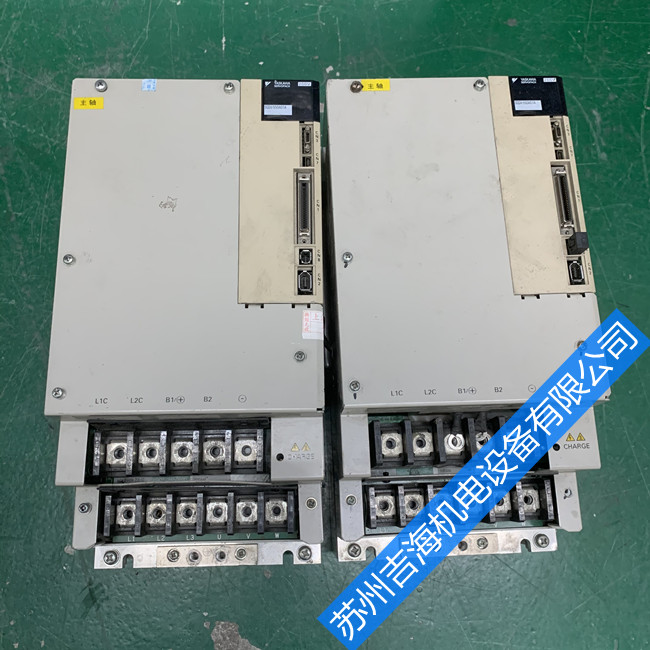

安川伺服驅動器報警410維修案例型號： SGDM系列 SGDM-01ADA SGDM-02ADA SGDM-04ADA SGDM-08ADA
SGDM-10ADA 等 SGDH系列 SGDH-2BAEB SGDH-3ZAEB SGDH-3GAEB SGDH-2BDEB SGDH-
4EDEB 等 SGDV系列 SGDV-R70F SGDV-R90F SGDV-2R1F SGDV-2R8F SGDV-R70A 等 SGDV-
R90A SGDV-1R6A SGDV-2R8A SGDV-3R8A SGDV-120A 等 SGDS系列 SGDS-02A12A SGDS-
02A14A SGDS-02A18A SGD7S-5R5A10A002等

安川伺服驅動器的常用故障代碼

A.00 值數據錯 值錯誤或沒收到
A.02 參數中斷用戶參數檢測不到
A.04 參數設置錯誤用戶參數設置超出允許值
A.10 過流電源變壓器過流
A.30 再生電路檢查錯誤再生電路檢查錯誤
A.31 位置錯誤脈沖溢出位置錯誤,脈沖超出參數Cn-1E設定值
A.40 主電路電壓錯誤主電路電壓出錯
A.51 過速電機轉速過快
A.71 過載(大負載) 電機幾秒至幾十秒過載運行
A.72 過載(小負載) 電機過載下連續運行
A.80 值編碼器差錯 值編碼器每轉脈沖數出錯ssszxx f
A.81 值編碼器失效值編碼器電源不正常
A.82 值編碼器檢測錯誤值編碼器檢測不正常
A.83 值編碼器電池錯誤值編碼器電池電壓不正常
A.84 值編碼器數據不對 值編碼器數據接受不正常
A.85 值編碼器轉速過高電機轉速超過400轉/分后編碼器打開
A.A1 過熱驅動器過熱
A.B1 給定輸入錯誤伺服驅動器CPU檢測給定信號錯誤
A.C1 伺服過運行伺服電機(編碼器)失控
A.C2 編碼器輸出相位錯誤編碼器輸出A、B、C相位出錯
A.C3 編碼器A相B相斷路編碼器A相B相沒接
A.C4 編碼器C相斷路編碼器C相沒接
A.F1 電源缺相主電源一相沒接
A.F3 電源失電電源被切斷
CPF00 手持傳輸錯誤1 通電5秒后,手持與連接仍不對
CPF01 手持傳輸錯誤2 傳輸發生5次以上錯誤
A.99 無錯誤操作狀態不正常

安川伺服報警代碼

報警代碼報警名稱主要內容

A.00 值數據錯誤不能接受值數據或接受的值數據異常
A.02 參數破壞用戶常數的“和數校驗”結果異常
A.04 用戶常數設定錯誤設定的“用戶常數”超過設定范圍
A.10 電流過大功率晶體管電流過大
A.30 測出再生異常再生處理回路異常
A.31 位置偏差脈沖溢出位置偏差脈沖超出了用戶常數“溢出(Cn-1E)”的值
A.40 測出主回路電壓異常主回路異常
A.51 速度過大電機的回轉速度超出檢測電平
A.71 超高負荷大幅度超過額定轉矩運轉數秒-數十秒
A.72 超低負荷超過額定轉矩連續運轉
A.80 值編碼器錯誤值編碼器一轉的脈沖數異常
A.81 值編碼器備份錯誤值編碼器的三個電源（+5v,電池組內部電容器）都沒電了
A.82 值編碼器和數校驗錯誤值編碼器內存的“和數校驗”結果異常
A.83 值編碼器電池組錯誤值編碼器的電池組電壓異常
A.84 值編碼器數據錯誤收受的值數據異常
A.85 值編碼器超速值編碼器通電源時，轉速達400r/min以上
A.A1 散熱片過熱伺服單元的散熱器過熱
A.b1 指令輸入閱讀錯誤伺服單元的CPU不能檢測指令輸入
A.C1 伺服失控伺服電機（編碼器）失控
A.C2 測出編碼器相位差編碼器的A,B,C三相輸出的相位異常
A.C3 編碼器A相，B相斷線編碼器的A相，B相斷線
A.C4 編碼器C相斷線編碼器C相斷線
A.F1 電源線缺相主電源有一相沒連接
A.F3 瞬時停電錯誤在交流電中，有超過一個電源周期的停電發生
CPF00 數字操作器通訊錯誤-1 通電5秒后，還不能和伺服單元通訊
CPF01 數字操作器通訊錯誤-2 連續發生5次數據通訊不好
A.99 無錯誤顯示顯示正常動作狀態

A.C9 編碼器通訊故障（此故障一般都是編碼器斷線造成的，故障代碼只有接好線

后才會自動消失）

A32 回生過載，回生電能超過回生電阻容量。

A03 主電路譯碼器異常，電源電路偵測異常。

ABF 系統報警，服務器內發生一個系統故障。

AC8 值編碼器消除異常及多次轉動限制設定異常，值編碼器多次轉動沒有正確消除和設定。

AB0 位置錯誤脈沖滿益。位置偏差脈沖超過參數PN505。

RUN 正常運行時顯示此代碼
