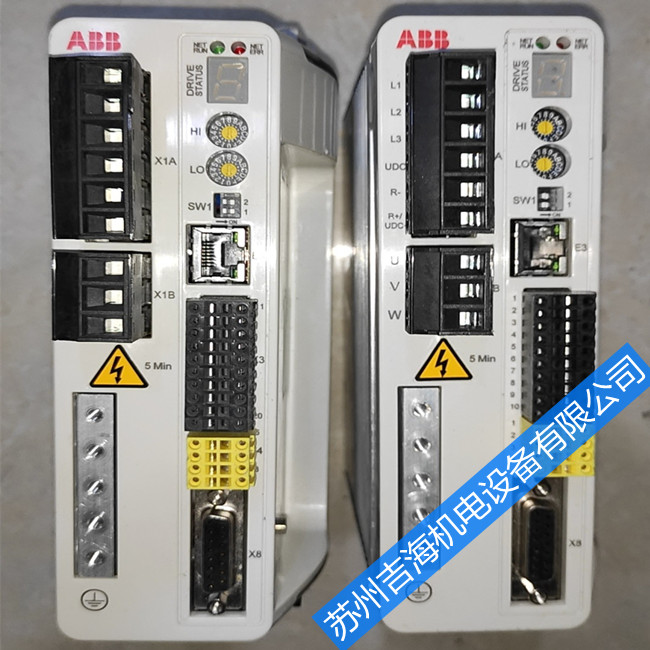

ABB伺服驅動器故障維修常見故障解決

發布者：zyp 來源：蘇州吉海機電設備有限公司發布時間：2022-12-21

ABB伺服驅動器維修的幾種方法。

1、LED燈為綠色，但電機不工作。
(1) 故障原因：禁止一個或多個方向的電機運轉。
解決方法：檢查+INHIBIT 和-INHIBIT端口。
(2)故障原因：指令信號不是驅動信號。
處理方法：將指令信號地和驅動信號地連接起來。
2、上電后，ABB驅動器的LED不亮。
故障原因：供電電壓過低，低于最低電壓要求。
處理：檢查并提高電源電壓。
3、電機轉動時，LED燈閃爍。
(1)故障原因：HALL相位錯誤。
解決方法：檢查電機相位設置開關是否正確。
(2)故障原因：霍爾傳感器故障。
處理方法：檢測電機轉動時霍爾A、霍爾B、霍爾C的電壓。電壓應介于 5 VDC 和 0 之間。
4. LED燈常亮紅色
原因：有故障。
解決方法：原因：過壓、欠壓、短路、過熱、驅動禁用、HALL無效。
5.電機堵轉
(1)故障原因：速度反饋極性錯誤。
方法：
A.如果可能，將位置反饋極性開關轉到另一個位置。（可以在某些驅動器上）
B.如果使用轉速計，連接驅動器上的 TACH+ 和 TACH-。
C.如果使用編碼器，連接驅動器上的 ENC A 和 ENC B。
D.在 HALL 速度模式下，將驅動器上的 HALL-1 和 HALL-3 反轉，然后連接 Motor-A 和 Motor-B 對。
(2)故障原因：編碼器速度反饋時，編碼器電源斷電。
解決方法：檢查5V編碼器電源。確保電源提供足夠的電流。如果使用外部電源，請確保向驅動器發送電壓信號。
6.電機在一個方向上比另一個方向跑得快
(1)故障原因：無刷電機相位錯誤。
處理：檢測或找到正確的相位。
（2）故障原因：未在測試時，測試/偏差開關在測試位置。
處理方法：將測試/偏差開關置于偏差位置。
(3)故障原因：偏差電位器位置不對。
處理方法：復位。
7、示波器檢查ABB驅動器的電流監測輸出時，發現全是噪聲，無法讀取。
原因：電流監控輸出未與交流電源（變壓器）隔離。
處理方法：可用直流電壓表觀察。
8、伺服電機高速旋轉時，出現電機偏差計數器溢出錯誤。如何處理？
(1)故障原因：高速旋轉時出現電機偏差計數器溢出錯誤；
解決方法：檢查電機動力電纜和編碼器電纜接線是否正確，電纜是否損壞。
(2)故障原因：輸入長指令脈沖時出現電機偏差計數器溢出錯誤
方法：
一種。增益設置過大，手動重新調整增益或使用自動調整增益功能；
灣。延長加減速時間；
C。如果負載過重，則需要重新選擇更大容量的電機或降低負載，并安裝減速器等傳動機構，以增加負載能力。
(3) 故障原因：運行中出現電機偏差計數器溢出錯誤。
方法：
一種。增加偏差計數器溢出級別設置值；
灣。減慢旋轉速度；
C。延長加減速時間；
d。如果負載過重，則需要重新選擇更大容量的電機或降低負載，并安裝減速機等傳動機構，以提高負載能力。

9、有脈沖輸出時伺服電機不運轉。如何處理？
1）監控控制器脈沖輸出的當前值和脈沖輸出燈是否閃爍，確認指令脈沖已執行，脈沖已正常輸出；
2）檢查ABB控制器驅動控制線、電源線、編碼器線有無接線錯誤、損壞或接觸不良；
3）檢查帶抱閘的伺服電機的抱閘是否打開；
4）監控ABB伺服驅動器面板，確認是否輸入了脈沖指令；
5）運行運行命令正常；
6) 控制方式必須選擇位置控制方式；
7) ABB伺服驅動器設置的輸入脈沖類型與指令脈沖的設置一致；
8) 確認禁止正轉驅動，不輸入反轉驅動禁止信號和偏差計數器復位信號，解除負載空載運行正常，檢查機械系統。
