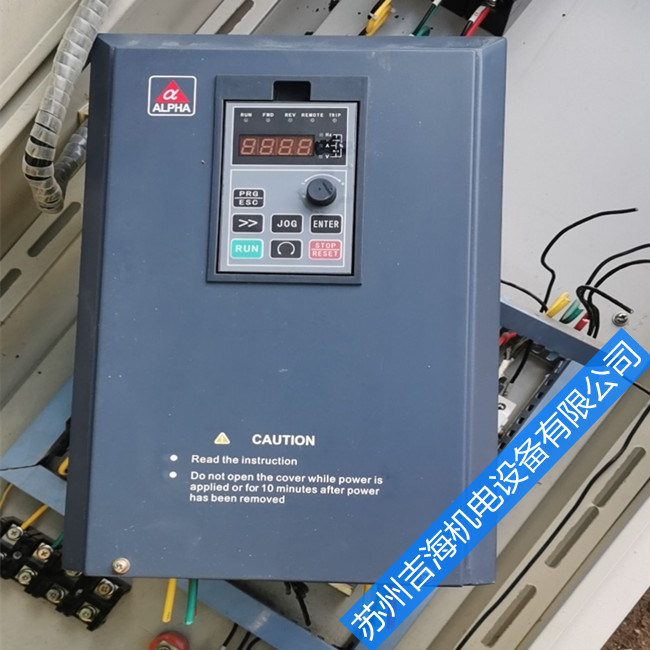

阿爾法變頻器報故障代碼維修中心

發布者：zyp 來源：蘇州吉海機電設備有限公司發布時間：2021-9-9

阿爾法變頻器維修常見故障：無顯示、缺相、過流、過壓、欠壓、過熱、過載、接地、參數錯誤、有顯示無輸出、模塊損壞…

ALPHA2000G ALPA2000P ALPHA2000Z ALPHA2800 ALPHA3300 ALPHA5000 ALPHA6000等系列

阿爾法變頻器報故障代碼維修中心

1，故障顯示Uu1、Uu2、Uu3,分別是母線欠壓、控制電路欠壓、充電回路不良，有可能是輸入電壓異常、控制電路欠電壓、接觸器未吸合，應該檢查電源電壓、檢測電平設置以及充電回路。

2，故障顯示Oc1、Oc2、Oc3，分別是加速、減速、恒速運行過電流，有可能是加減速時間太短、V/F曲線不適合、電源電壓過低、變頻器功率過小、變頻器輸出負載短路，一般應該加長加減速時間、調整V/F曲線設置、檢查輸入電源、選擇功率大的變頻器，檢查電機線圈電阻及電機的絕緣是否完好。

3，故障顯示Ou1、Ou2、Ou3，分別是加速、減速、恒速運行過電壓，有可能是輸入電壓異常、加減速時間太短、失速過壓點過低、負載慣性轉矩大，一般要檢測輸入電源及檢測電平設置、適當增加加減速時間、提高失速過壓點、外加合適的制動組件。

4，故障顯示GF，輸出接地，檢查電機絕緣是否變差以及變頻器與電機間的連接線是否破損。

5，故障顯示OH1，扇熱器過熱，一般情況是風道堵塞、風扇異�；驌p壞、還有就是工作環境溫度過高，處理方法一般是清理風道、更換風扇以及降低環境溫度。

6，故障顯示OL1，OL2，是電機、變頻器過載，一般是變頻器輸出超過電機過載值、負載過大、加速時間太短、電流限幅水平過低等，一般根據情況來處理減小負載、選擇功率更大的變頻器、增加加速時間、調高電流限幅水平等。

7，故障顯示SC,是負載短路，也就是變頻器輸出負載短路，檢查電機線圈電阻及電機的絕緣。

8，故障顯示HE，是電流檢測故障，一般是變頻器電流檢測電路故障或是霍爾器件損壞，維修檢測電路或更換新的霍爾。
以上故障具體請致電專業的維修人員
阿爾法變頻器ALPHA5000系列變頻器故障代碼表

故障代碼故障現象/類型故障原因解決對策
Uu1 母線欠壓
輸入電壓異常
1.檢查電源電壓
2.檢查檢測電平設置

Uu2 控制電路欠電壓
控制電路欠電壓
1.檢查電源電壓
2.檢查檢測電平設置

Uu3 充電回路不良
接觸器未吸合
檢查充電回路

OC1 加速運行過電流
1.加速時間太短
2.V/F 曲線不適合
3.電源電壓低
4.變頻器功率過小 5.變頻器輸出負載短路
1.加長加速時間
2.調整V/F曲線設置,合適的轉矩提升設置
3.檢查輸入電源
4.選擇功率大的變頻器
5.檢查電機線圈電阻
6.檢查電機的絕緣

OC2 減速運行過電流
1.減速時間太短
2.負載慣性轉矩大
3.變頻器功率過小 4.變頻器輸出負載短路
1.加長減速時間
2.外加合適的制動組件
3.選擇功率大的變頻器
4.檢查電機線圈電阻
5.檢查電機的絕緣

OC3 恒速運行過電流
1.負載異常
2.加減速時間設置太短
3.電源電壓低
4.變頻器功率過小 5.變頻器輸出負載短路
1.檢查負載
2.適當增加加減速時間
3.檢查輸入電源
4.選擇功率更大的變頻器
5.檢查電機線圈電阻
6.檢查電機的絕緣

Ou1 加速運行過電壓
1.輸入電壓異常
2.加速時間設置太短
1.檢查輸入電源/檢查檢測電平設置
2.適當增加加速時間

Ou2 減速運行過電壓
1.輸入電壓異常
2.減速時間設置太短
3.負載慣性轉矩大
1.檢查輸入電源 /檢查檢測電平設置
2.適當增減速時間
3.外加合適的制動組件

Ou3 恒速運行過電壓
1.輸入電壓異常
2.加減速時間設置太短
3.負載慣性轉矩大
1.檢查輸入電源 /檢查檢測電平設置
2.適當增加減速時間
3.外加合適的制動組件

OH1 散熱器過熱
1.環境溫度過高
2.風道堵塞
3.風扇工作異常/損壞
1.降低環境溫度
2.清理風道
3.更換風扇

OL1 電機過載
1.變頻器輸出超過電機過載值
2.V/F曲線不合適
3.電網電壓過低
4.普通電機長期低速大負載運行
5.電機堵轉或負載突變過大
1.減小負載
2.調整V/F曲線和轉矩提升
3.檢查電網電壓
4.選擇專用電機
5.檢查負載

OL2 變頻器過載
1.變頻器輸出超過變頻器過載值
2.直流制動量過大
3.V/F曲線不合適
4.電網電壓過低
5.負載過大
6.加速時間太短
1.減小負載，延長加速時間
2.減小直流制動電流，延長制動時間
3.調整V/F曲線和轉矩提升
4.檢查電網電壓
5.選擇功率更大的變頻器
6.增加加速時間

SC 負載短路/輸出接地短路
1.變頻器輸出負載短路
2.輸出側接地短路
1.檢查變頻器和電機間的連接線是否受損
2.檢查電機線圈電阻
3.檢查電機的絕緣

EFO 來自RS485串行通訊的外部故障
外部控制電路產生的故障
1.檢查外部控制電路
2.檢查輸入端子的情況，如果未使用端子而仍然出現該故障顯示，尋求技術支持解決

EF1 端子X1～X5上的外部故障
外部控制電路產生的故障
1.檢查外部控制電路
2.檢查輸入端子的情況，如果未使用端子而仍然出現該故障顯示，尋求技術支持解決

SP1 輸入缺相或不平衡
輸入R、S、T有缺相或者三相不平衡
1.檢查輸入電壓
2.檢查輸入接線

SPO 輸出缺相或不平衡
輸出U、V、W有缺相或者輸出三相不平衡
1.檢查輸出接線
2.檢查電機及電纜絕緣

CCF1 控制回路故障0
通電5秒內變頻器與鍵盤之間傳輸仍不能建立（剛上電時）
1.重新插拔鍵盤
2.檢查連接線
3.更換鍵盤
4.更換控制板

CCF2 控制回路故障1
通電后變頻器與鍵盤之間連通了一次，但以后傳輸故障連續2秒以上（操作中）
1.重新插拔鍵盤
2.檢查連接線
3.更換鍵盤
4.更換控制板

CCF3 EEPROM故障
