西門子變頻器維修常見故障代碼說明
發布者：zyp 來源：上海仰光電子科技有限公司 發布時間：2021-8-27
上海仰光電子變頻器維修中心專業維修西門子變頻器，擁有20年維修及現場服務經驗。擁有豐富的備件庫，涵蓋各種模塊，控制板、電源板、驅動板、散熱風機等備件 以優惠價格為客戶提供西門子全系列變頻器產品、售后支持和技術服務。免費檢測，免費取件，半年保修。
西門子變頻器維修常見故障代碼說明：
A015 Simolink啟動
A018 開關量輸出短路
A019 來自自由功能塊FB256的報警信息
A020 來自自由功能塊FB257的報警信息
A021 外部報警1
A022 外部報警2
A023 來自自由功能塊FB6的報警信息
A024 來自自由功能塊FB7的報警信息
A025 碳刷長度太短
A026 軸承狀態差
A027 氣流監控
A028 電動機過熱
A029 電動機過熱
A031 速度調節器監控
A033 來自自由功能塊FB8的報警信息
A034 來自自由功能塊FB9的報警信息
A035 驅動堵轉
A036 無電樞電流流過
A037 I2t 電動機 監控響應
A038 超速
A039 功率單元的I 2 t值太高
A043 運行中如果EMF過高，自動減弱勵磁電流
A044 連接到并行接口的一臺從動整流器的報警有效
A046 作為主給定的模擬可設置輸入(端子4和 5)故障
A047 模擬可設置輸入1 (端子6和7)故障
A049 SCB1: 沒有接SCI從驅動
A050 SCB1: 所有需要的SCI從驅動均不存在
A053 來自自由功能塊FB258的報警信息
A054 來自自由功能塊FB259的報警信息
A059 暫時激活的工藝選件S00的剩余時間少于100 個工作小時
A067 整流器冷卻故障
A081~A088 來自第1塊CB板的CB報警
A089~A096 來自第2塊CB板的CB報警
A097 ~A128 TB報警
1 故障信息
發生故障時，變頻器斷電，并在顯示屏上出現1個故障碼。
說明
為使故障碼復位，可以采用以下3種方法中的1種：
1. 使變頻器斷電、再重新通電。
2. 按BOP或AOP上的 鍵。
3. 通過數字輸入3(缺省設置)。
故障信息按其故障碼序號(例如，F(xiàn)0003 = 3)存儲在參數r0947中。相關的故障值可在參數r0949中查到。如果某個故障沒有故障值，則輸入值為0。而且，可以讀出故障出現的時間(r0948)和存儲在參數r0947中的故障信息數量(P0952)。

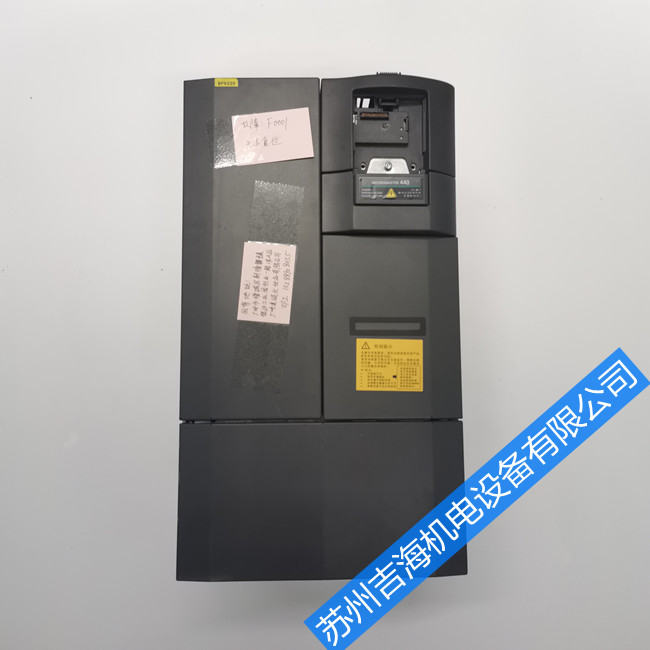

F0001 OverCurrent – 過電流 OFF2
原因
電動機功率(P0307)與變頻器功率(r0206)不匹配
• 電動機引線短路。
• 接地故障。
診斷和應采取的措施
檢查以下各項：
• 電動機功率(P0307)必須與變頻器功率(r0206)相匹配。
• 電纜長度不得超過允許限度。
• 電動機電纜和電動機不得有短路或接地故障。
• 電動機參數必須與實際使用的電動機相匹配。
• 定子電阻值(P0350)必須正確。
• 電動機旋轉不得受阻礙，電動機不得過載。
• 增大斜坡時間。
• 減小提升數值。
F0002 OverVoltage – 過電壓 OFF2
原因：
直流中間回路電壓(r0026)超過脫扣電平(P2172)。
說明：
如果供電電源電壓過高或者電動機處于再生制動方式，則可能會引起過電壓。在快速斜坡下降或者電動機由一個大慣量負載帶動旋轉時，就可能會引起再生制動方式。
診斷和應采取的措施
檢查以下各項：
• 電源電壓(P0210)必須在銘牌標明的允許范圍內。
• 直流中間回路電壓調節器必須使能(P1240)并正確進行參數設置。
• 斜坡下降時間(P1121)必須與負載慣量相匹配。
• 所需的制動功率必須在規定的極限值范圍內。
說明 ：
慣量越高，所要求的斜坡時間越長;否則，就會施加制動電阻。
F0003 UnderVoltage – 欠電壓 OFF2
原因
• 供電電源發生故障。
• 出現超出規定極限值范圍的沖擊負載。
診斷和應采取的措施
檢查以下各項：
• 電源電壓(P0210)必須在銘牌標明的允許范圍內。
• 電源不允許出現短時故障或電壓降低。
F0004 Inverter Over Temperature – 變頻器過熱 OFF2
原因
• 通風不足。
• 環境溫度過高。
診斷和應采取的措施
檢查以下各項：
• 負載條件和工作循環必須合適。
• 在變頻器運行時風機必須正常運轉。
• 脈沖頻率(P1800)必須設定為缺省值。
• 環境溫度可能高于為變頻器規定的溫度。
對于MM440框架尺寸FX和GX而言，還有另外的含義：
• r0949 = 1：整流器過熱
• r0949 = 2：環境過熱
• r0949 = 3：EBOX過熱
F0005 Inverter I2t – 變頻器I2t OFF2
原因
• 變頻器過載。
• 工作循環要求過于苛刻。
• 電動機功率(P0307)超過變頻器功率容量(r0206)。
診斷和應采取的措施
檢查以下各項：
• 負載工作循環必須在規定的極限值范圍內。
• 電動機功率(P0307)必須與變頻器功率(r0206)相匹配。
F0011 Motor Over Temperature – 電動機過熱 OFF1
原因
電動機過載
診斷和應采取的措施
檢查以下各項：
• 負載工作循環必須正確。
• 電動機的標稱過熱(P0626 ~ P0628)必須正確。
• 電動機溫度報警閾值(P0604)必須匹配。
F0012 Inverter temp. signal lost – 變頻器溫度信號丟失 OFF2
原因
變頻器(散熱器)溫度傳感器斷線
F0015 Motor temperature signal lost – 電動機溫度信號丟失 OFF2
原因
電動機溫度傳感器開路或短路。如果檢測到信號丟失，則溫度監控切換成采用電動機熱模型的監控方式。
F0020 Mains Phase Missing – 電源斷相 OFF2
原因
如果電源三相輸入中的一相丟失，便出現故障，但脈沖仍被使能、傳動裝置仍然帶載。
診斷和應采取的措施
檢查電源各相的輸入線路連接
F0021 Earth fault – 接地故障 OFF2
原因
如果相電流之和超過變頻器電流標稱值的5%，便出現故障。
說明
只有在帶有3個電流傳感器的變頻器(框架尺寸D ~ F)上才出現該故障。
F0022 HW monitoring fault – 硬件監控故障 OFF2
原因
由下列事件引起的硬件故障(r0947 = 22和r0949 =1)：
(1) 直流中間回路過電流 = IGBT短路;
(2) 制動單元短路;
(3) 接地故障;
(4) I/O板沒有正確插入。
• 框架尺寸A ~ C：(1), (2), (3), (4)
• 框架尺寸D ~ E：(1), (2), (4)
• 框架尺寸F：(2), (4)
就功率組件而言，由于所有這些故障都被賦值給一個信號，因而不能確定實際上出現了哪個故障。
對于框架尺寸FX / GX而言，僅會出現下列故障(UCE和I2C)：
• 當r0947 = 22以及故障值r0949 = 12或13或14(取決于UCE)時，檢測出了UCE故障。
• 當r0947 = 22以及故障值r0949 = 21(需斷開/接通(ON/OFF)電源)時，I2C總線讀出錯誤。
診斷和應采取的措施
首先，您必須審實該故障是常發性故障(即，變頻器在沒有發生故障的情況下不能起動)還是間發性故障(間或發生或者在某些確定的工作條件下發生)。
常發性F0022故障：
• 檢查I/O板。它必須完全插入就位。
• 變頻器輸出端或IGBT中有接地故障或短路嗎?拆開電動機電纜，將可以確定是哪種情況。
如果在使所有外部電路連接(與電源)斷開時經常發生該故障，則幾乎可以肯定是裝置損壞，應當進行修理。
間發性F0022故障：
這種故障應當被認為是“過電流”。下列情況可能發生間發性F0022故障：
• 負載突然改變或者機械堵塞。
• 斜坡時間非常短。
• 對無傳感器矢量控制的最優化起副作用。
• 所安裝的制動電阻器不正確、電阻值太低。
F0023 Output fault – 輸出故障 OFF2
原因
電動機的一相斷開
F0024 Rectifier Over Temperature – 整流器過熱 OFF2
原因
• 通風不足。
• 風機不工作。
• 環境溫度過高。
診斷和應采取的措施
檢查以下各項：
• 在變頻器運行時風機必須正常運轉。
• 脈沖頻率必須設定為缺省值。
• 環境溫度可能高于為變頻器規定的溫度。
F0030 Fan has failed – 風機發生故障 OFF2
原因
風機不再工作
診斷和應采取的措施
• 在連接有操作面板選件(AOP或BOP)時，故障不能被屏蔽。
• 需更換上新的風機。
F0035 Auto restart after n – 在n次之后自動再起動 OFF2
原因
自動再起動嘗試次數超過P1211的值。
F0041 Motor Data Identification Failure – 電動機數據識別故障 OFF2
原因
電動機數據識別發生故障。
報警值 = 0：負載消失
報警值 = 1：在識別過程中已達到電流極限強度
報警值 = 2：識別出定子電阻小于0.1%或大于100%
報警值 = 3：識別出轉子電阻小于0.1%或大于100%
報警值 = 4：識別出定子電抗小于50%和大于500%
報警值 = 5：識別出主電抗小于50%和大于500%
報警值 = 6：識別出轉子時間常數小于10 ms或大于5 s
報警值 = 7：識別出總漏抗小于5%和大于50%
報警值 = 8：識別出定子漏抗小于25%和大于250%
報警值 = 9：識別出轉子漏抗小于25%和大于250%
報警值 = 20：識別出IGBT通態電壓小于0.5 V或大于10 V
報警值 = 30：電流調節器達到電壓極限值
報警值 = 40：識別出的數據組不一致，至少有一次識別發生故障
上述百分比(%)值基于阻抗Zb = Vmot,nom / sqrt(3) / Imot,nom
診斷和應采取的措施
檢查以下各項：
• 故障值 = 0：檢查電動機是否與變頻器正確連接。
• 故障值 = 1 ~ 40：檢查P0304 ~ P0311中的電動機數據是否正確。
• 檢查要求采用哪一種電動機接線型式(星形、三角形)。
F0042 Speed Control Optimisation Failure – 速度控制最優化故障 OFF2
原因
• 速度控制最優化(P1960)發生故障。
• 報警值 = 0：等待穩定速度時超時。
• 報警值 = 1：讀數值不一致。
F0051 Parameter EEPROM Fault – 參數EEPROM故障 OFF2
原因
在保存非易失參數時出現讀或?qū)懝收稀?/span>
診斷和應采取的措施
• 工廠復位并重新參數設置。
• 更換傳動裝置。
F0052 Power stack Fault – 功率組件故障 OFF2
原因
功率組件信息讀出錯誤或者數據無效。
診斷和應采取的措施
更換傳動裝置。
F0053 I/O EEPROM Fault – I/O EEPROM故障 OFF2
原因
I/O EEPROM信息讀出錯誤或者數據無效。
診斷和應采取的措施
• 檢查數據。
• 更換I/O模塊。
F0054 Wrong I/O Board – I/O板錯誤 OFF2
原因
• 連接的I/O板錯誤。
• 檢測不到I/O板的ID，無數據。
診斷和應采取的措施
• 檢查數據。
• 更換I/O模塊。
F0060 ASIC Timeout – ASIC超時 OFF2
原因
內部通信故障。
診斷和應采取的措施
• 如果存在故障，更換變頻器。
• 與服務部門聯系。
F0070 CB setpoint fault – CB給定值故障 OFF2
原因
在報文結束時間內沒有從CB(通信板)接收到給定值。
診斷和應采取的措施
檢查CB板和通信對方站。
F0071 USS (BOP-link) setpoint fault – USS(BOP鏈路)給定值故障 OFF2
原因
在報文結束時間內沒有從USS接收到給定值。
診斷和應采取的措施
檢查USS主站。
