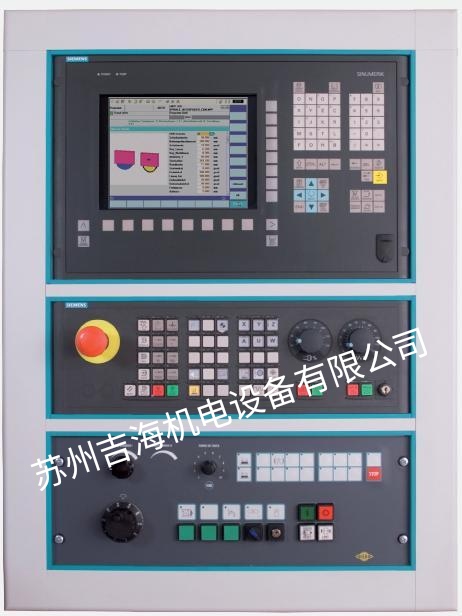

西門子840D數控系統維修-案例分析

發布者:宋麗影    來源:蘇州吉海機電設備有限公司     發布時間:2020-7-30


西門子840D數控系統維修-案例分析

蘇州吉海,主要維修系統包括802S數控系統、802C數控系統、802D數控系統、810T數控系統、810M數控系統、810D數控系統、西門子840D 數控系統維修,SINUMERIK 801,SINUMERIK 802S base line,SINUMERIK 802C base line維修西門子PCU20、PCU50、PCU70、NCU.、6SN1118、6SN1112、6SN1123、6SN1145、6SN1146、觸摸屏、顯示器、MCP操作面板、手輪、伺服控制器、PLC維修

例:一臺840D系統的TH42160龍門加工中心,具有X、Y、Z三個進給和一個刀庫T四個伺服軸。出現Z軸電機超溫報警,伺服驅動器上報警紅燈亮。診斷過程是:系統監控頁面顯示Z軸電機溫度150℃,而用手觸碰感覺Z軸電機和環境溫度相差不大,說明系統沒有正確檢測到Z軸電機的真實溫度,判斷是Z軸電機溫度傳感器不良或Z軸電機反饋電纜連接問題。將Z軸電機的動力及信號電纜與Y軸做對調,Z軸伺服驅動器上報警燈仍然閃亮,說明Z軸電機及電纜是正常的。將Z軸伺服驅動器與一臺正常工作的同型號TH42160龍門加工中心對調,疑是故障的Z軸伺服驅動器報警紅燈熄滅,可以運行,而對調過來好的Z軸伺服驅動器出現了報警紅燈,說明也不是Z軸伺服驅動器的問題。至此,Z軸伺服驅動器、電機、電纜等硬件均檢查正常,而此故障又和機床參數無關,經觀察,刀庫T軸和Z軸共用一塊雙軸伺服驅動器,故懷疑是刀庫軸的故障而誤造成Z軸的報警顯示。檢查T軸電機連接,發現電纜插頭中滲進很多的冷卻液,進一步把電機的后蓋打開,發現其中也滲進很多的冷卻液,連電機編碼器都被浸泡腐蝕。更換T軸電機后,故障消除,機床恢復正常。此故障案例說明在使用雙軸模塊時,一個軸的故障可能會反映到另一個軸上,造成誤判。

如果監控?zé)糸W爍頻率為1Hz,則EPROM有故障。

如果閃爍頻率為2Hz,則PLC有故障。如以4Hz頻率閃爍,則保持電池報警,表示電壓已不足。表示操作面板的接口板03731板有故障或CRT有故障。

1)電源接通后無基本畫面顯示

a)電路板03840號板上無監控?zé)麸@示

b)03840號電路板上監控?zé)袅?

①監控?zé)糸W爍。如果監控?zé)糸W爍頻率為1Hz,則EPROM有故障;如果閃爍頻率為2Hz,則PLC有故障;如以4Hz頻率閃爍,則保持電池報警,表示電壓已不足。

②監控?zé)糇鬁缬伊。表示操作面板的接口?3731板有故障或CRT有故障。

③監控?zé)舫A。這種故障,通常的原因有:CPU有故障;EPROM有故障;系統總線(即背板)有故障、電路板上設定有誤、機床數據錯誤、以及電路板(如存儲器板、耦合板、測量板)的硬件有故障。

2)CRT上顯示混亂

a)保持電池(鋰電池)電壓太低,這時一般能顯示出711號報警。

b)由于電源板或存儲曾被拔出,從而造成存儲區混亂。這是一種軟故障,只要將CNC內部程序清除并重新輸入即可排除故障。

c)電源板或存儲器板上的硬件故障造成程序顯示混亂。

d)如CRT上顯示513號報警,表示存儲器的容量不夠。

3)在自動方式下程序不能啟動



a)如此時產生351號報警,表示CNC系統啟動之后,未進行機床回基準點的操作。

b)系統處于自動保持狀態。

c)禁止循環啟動。 檢查PLC與NC間的接口信號Q64.3。

4)進給軸運動故障

a)進給軸不能運動。造成此故障的原因有:

①操作方式不對;

②從PLC傳至NC的信號不正常;

③位控板有故障(如03350,03325,03315板有故障)。

④發生22號報警,它表示位置環未準備好。

⑤測量系統有故障。如產生108,118,128,138號報警,這是測量傳感器太臟引起的。如產生104,114,124,134報警,則位置環有硬件故障。

⑥運動軸處于軟件限位狀態。只要將機床軸往相反方向運動即可解除。

⑦當發生101,111,121,131號報警時,表示機床處于機械夾緊狀態。

b)進給軸運動不連續。

c)進給軸顫動。

①進給驅動單元的速度環和電流環參數沒有進行***化或交流電機缺相或測速元件損壞,均可引起進給軸顫動。

②CNC系統的位控板有故障。

③機構磨擦力太大。

④數控機床數據有誤,有關機床數據的正確設定如下。

d)進給軸失控。

①如有101,111,121,131號報警請對夾緊進行檢查。

②如有102,112,122,132號報警,則說明指令值太高。

③進給驅動單元有故障。

④數控機床數據設定錯誤,造成位置控制環路為正反饋。

⑤CNC裝置輸至驅動單元的指令線極性錯誤。

e)103~133號報警。這是輪廓監控報警。速度環參數沒有***化或者KV系數太大。

f)105~135號報警。位置漂移太大引起的。移量超過500mv,檢查漂移補償參數N230~N233。

5)主軸故障

如果實際主軸轉速超過所選齒輪的***轉速,則產生225號報警;如主軸位置環監控發生故障,則發生224號報警。

6)V·24串行接口報警

a)20秒內仍未發送或接收到數據時:

①外部設備故障;

②電纜有誤;

③03840板有故障。

b)穿孔紙帶信息不能輸入,其原因有:

①操作面板上鑰匙開關在關的位置,從而造成紙帶程序不能輸入;

②如果0384號板上的數據保護開關不在釋放位置時,不能輸入數據紙帶;

③如果不能輸入L80~L99和L900~L999號子程序,則多是由于PLC與NC接口信號Q64·3為“1”(循環禁止)引起的。

c)停止位錯誤。

①波特率設定錯誤;

②閱讀機有故障;
③機床數據錯誤。
